Этапы выполнения монтажных работ.

Для успешной работы бригады монтажников на объекте целесообразно на время выполнения работ предоставить им специальное помещение для хранения материалов, оборудования, инструмента и бытовых целей.

Демонтаж существующей системы, если на объекте происходит реконструкция существующей сети, то необходимо провести демонтаж ее компонентов. Это целесообразно сделать до начала монтажа, однако, если работа персонала заказчика во время монтажных работ не прерывается, возможно выполнить демонтаж на заключительном этапе, после ввода в эксплуатацию новой системы.

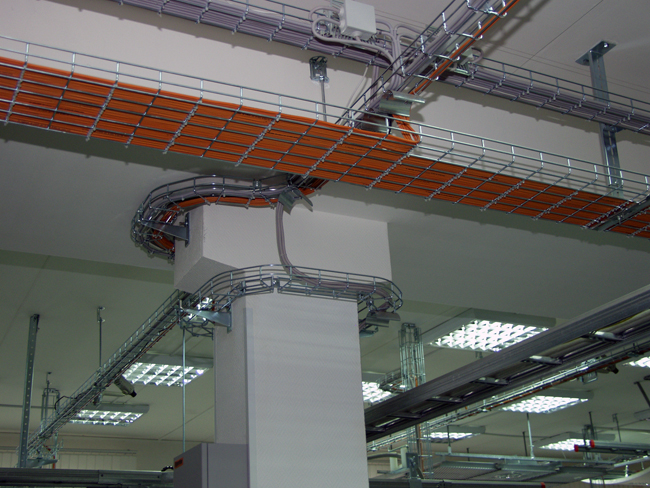

Подготовка трасс для прокладки кабелей

Наиболее оптимальным является подготовка кабельных трасс на этапе строительства или капитального ремонта объекта монтажа. В этом случае наиболее пыльные и грязные работы - штробление стен, пробивание сквозных отверстий для ввода жгутов кабелей в помещения, установка закладных элементов для скрытой прокладки кабелей могут быть выполнены до начала отделочных работ. Если на строительной стадии эти работы не были выполнены, либо монтаж ведется на действующем объекте, то на этом этапе производится монтаж кабельных коробов, лотков и желобов, установка креплений для подвески кабелей на потолках и стенах. При необходимости выполняется демонтаж подвесных потолков и других съемных конструкций и элементов отделки помещений по трассам прокладки кабелей.

Подготовка кроссовых

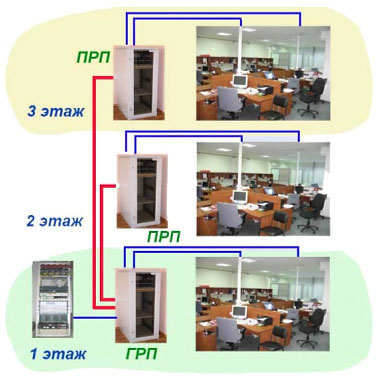

Чтобы выполнять прокладку кабелей необходимо подготовить место в кроссовых где будут временно укладываться концы магистральных и горизонтальных кабелей перед их разделкой. Одновременно определяются места установки коммуникационных шкафов и крепления кроссового оборудования на стенах.

Прокладка кабелей

После того, как трассы прокладки кабелей и места их ввода в кроссовые здания и этажей подготовлены, производится укладка, крепление и маркировка кабелей. Для внутренней и внешней прокладки оптических магистралей используются различные типы кабелей. В местах перехода с одного типа кабеля на другой устанавливаются специальные муфты или боксы (шкафчики). В этих устройствах кабели разделываются, оптические волокна свариваются, надежно крепятся и защищаются от механического повреждения, проникновения влаги и других нежелательных воздействий.

Установка информационных и силовых розеток

Информационные и силовые розетки устанавливаются на рабочих местах сотрудников и в других, определенных проектной документацией местах. Выполняется подключение кабелей к розеткам и маркировка розеточных модулей в соответствии с проектной документацией.

Монтаж оборудования в кроссовых

Для выполнения работ в кроссовых необходимо собрать и установить шкафы и стойки, смонтировать патчпанели и кроссовые панели в шкафах, стойках и на стенах кроссовых помещений.

Разделка кабелей в кроссовых

Кабели, введенные в помещения кроссовых, укладываются и крепятся в каналах для подвода жгутов кабелей к местам разделки и соединения. После этого можно продолжать монтажные работы.

Кабельный монтаж - процедура ответственная, требующая строгого соблюдения технологии, внимания и аккуратности. Монтаж медного кабеля выполняется специальным инструментом, который надежно закрепляет жилы кабеля в специальных ножевых разъемах, обеспечивающих надежный контакт, и обрезает излишки кабеля.

Таким способом монтируются кабели магистральных и горизонтальных соединений, а также специальные кабели и шнуры, например, для подключения модулей мини-АТС к телефонному кроссу.

Оптические кабели также разделываются и соединяются с оптическими розеточными модулями, установленными на специальных панелях. Соединение оптических волокон выполняется сварным или клеевым способом. На специальных устройствах для монтажа компонентов волоконной оптики предусмотрены приспособления для крепления соединений волокон и укладки технологического запаса волокон. После разделки кабелей выполняется маркировка пассивного оборудования и его портов в соответствии с проектной документацией. Тестирование кабельных линий Для того, чтобы гарантировать качество монтажа СКС, необходимо выполнить тестовые испытания. Тестированию подлежат как медные, так и оптические линии. Тестирование медных линий информационной системы производится между портами патчпанелей или информационных розеток, установленных на противоположных концах кабельного сегмента. Тестирование выполняется специальными приборами. Тест позволяет установить правильность раскладки жил кабелей, выполнить измерения длины кабеля, затухания сигнала и других параметров. Для телефонных кабелей проводятся измерения сопротивления изоляции, сопротивления шлейфа. Оптические линии также подвергаются тестированию. Здесь важным объектом проверки являются параметры точек разъемных и не разъемных соединений оптических волокон. Если при тестировании выявлены дефекты и несоответствия требованиям стандартов, то выполняются меры по устранению этих недостатков и повторное испытание. Информация о параметрах частей кабельной системы фиксируется в протоколах измерений и передается заказчику.

Рабочая документация.

После проведения всех вышеперечисленных работ подготавливается и передается заказчику рабочая документация, содержащая:

- o точную схему прокладки трасс;

- точную схему расположения оборудования;

- схемы подключения кабеля, таблицы соединений и маркировки;

- схема организации и описание рабочих мест (по необходимости);

- инструкцию по эксплуатации.
